廣州菱控|歐姆龍(OMRON)
當前位置：首頁 >> 產品信息 >> 歐姆龍(OMRON) >> 繼電器 >> 固態繼電器(加熱器用) >> 歐姆龍(OMRON) 故障檢出功能內置固態繼電器 G3PC
歐姆龍(OMRON) 故障檢出功能內置固態繼電器 G3PC

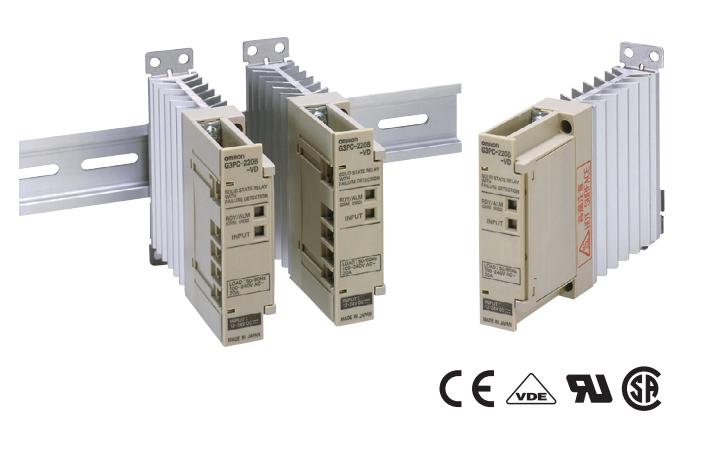

歐姆龍(OMRON)故障檢出功能內置固態繼電器G3PC
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)G3PC故障檢出功能內置固態繼電器相關型號G3PC-220B-VD
在加熱器的溫度控制中，檢出難以發現的SSR主體故障，同時輸出報警信號。支持加熱器控制系統的安全設計，便于維護與保養。
·主要故障檢出內容（有關詳情，請參照→63頁）
· SSR短路故障
· SSR開路故障
·報警輸出可以對應于NPN/PNP輸入設備。
·內置故障檢出功能，電源和主電路電源共用，因此易于配線。
·細長型（寬22.5mm）。
·螺釘安裝、DIN導軌安裝共用。
·對應CE標記。 取得UL、CSA規格、IEC規格（VDE規格）。
資料下載    資料瀏覽
額定值/性能
■符合標準
UL508、CSA C22.2 No.14、IEC947-4-3
■額定值
●檢出電源部
額定電源電壓 AC100～240V(50/60Hz)
使用電壓范圍 AC75～264V(50/60Hz)
電流消耗 AC15mA以下（AC200V兆歐表）
●操作電路部
輸入方式 電壓輸入
額定輸入電壓 DC12～24V
使用輸入電壓范圍 DC9.6～30V
動作電壓 DC9.6V以下
復位電壓 DC1V以上
輸入電流 DC7mA以下（額定輸入電壓）
●主電路部
額定負載電壓 AC100～240V(50/60Hz)
使用電壓范圍 AC75～264V(50/60Hz)
額定通電電流 ＊ 20A（40℃兆歐表
小負載電流 0.1A
接通電流耐量（峰值） 220A（60Hz 1個循環）
電流平方值(I2t)（參考值） 260A2s
適用負載容量（AC1級） 4kW（AC200V兆歐表）
＊根據環境溫度的不同而不同。 詳細特性數據請參照「●負載電流—環境溫度額定值」。
●報警輸出部
OFF時集電極耐壓 DC30V以下
大通電電流 0.1A
輸出形態 獨立NPN集電極開路
■性能
動作時間 負載電壓的1/2循環+1ms以下
復位時間 負載電壓的1/2循環+1ms以下
主電路部 輸出ON電壓下降 1.6V(RMS)以下
OFF時的漏電流 10mA以下（AC200V兆歐表）
報警 輸出部輸出ON電壓下降 1.5V以下
OFF時的漏電流 0.1mA以下
緣電阻 100MΩ以上（DC500V兆歐表）
耐電壓 AC2,500V 50/60Hz 1min
振動 10～55～10Hz 單振幅0.35mm（雙振幅0.7mm）
沖擊 294m/s2
保管溫度 -30～+70℃ （不結冰、凝露）
使用環境溫度 -20～+60℃ （不結冰、凝露）
使用環境濕度 45～85％RH
重量 約300g
