歐姆龍(OMRON)繼電器所有產品
新功率固態繼電器 G3PA
散熱器一體化，超小型纖細型
·實現耐壓AC4000V。
·通過散熱器的最佳形狀設計，實現小型化。
·除了螺釘安裝，還可以進行DIN導軌安裝。
·連接端子可以簡單進行緊密安培，
也可以適用于三相負載。
(G3PA-260B-VD、G3PA-450B-VD-2中沒有連接端子)
·即使功率元件破壞，也可以采用元件盒方式
更換功率元件。
·通過EN、IEC、VDE、UL、CSA標準認證。
·-VD型憑借加強絕緣通過標準(VDE)認證。
散熱器一體化，超小型纖細型
·實現耐壓AC4000V。
·通過散熱器的最佳形狀設計，實現小型化。
·除了螺釘安裝，還可以進行DIN導軌安裝。
·連接端子可以簡單進行緊密安培，
也可以適用于三相負載。
(G3PA-260B-VD、G3PA-450B-VD-2中沒有連接端子)
·即使功率元件破壞，也可以采用元件盒方式
更換功率元件。
·通過EN、IEC、VDE、UL、CSA標準認證。
·-VD型憑借加強絕緣通過標準(VDE)認證。
大功率固態繼電器 G3NH
大電流75/150A、高電壓AC240/440V
的大功率負載控制用
·散熱器一體，施工性提高。
·可以更換功率元件。
·內置動作顯示燈、可變電阻。
·高電壓440V型也已系列化。
大電流75/150A、高電壓AC240/440V
的大功率負載控制用
·散熱器一體，施工性提高。
·可以更換功率元件。
·內置動作顯示燈、可變電阻。
·高電壓440V型也已系列化。
固態繼電器 G3NE
機器內置用。追求小型·低成本的
5～20A的功率型
·負載電壓在AC75～264V的大范圍內。100V、200V共用。
·采用專用的鋁基板和功率元件，實現小型化。
·內置可變電阻，因此具有良好的外來浪涌吸收效果。
·連接處使用輸入＃110、輸出＃250接線端子。
·通過UL、CSA、EN（TÜV認證）標準（-US型）認證。
機器內置用。追求小型·低成本的
5～20A的功率型
·負載電壓在AC75～264V的大范圍內。100V、200V共用。
·采用專用的鋁基板和功率元件，實現小型化。
·內置可變電阻，因此具有良好的外來浪涌吸收效果。
·連接處使用輸入＃110、輸出＃250接線端子。
·通過UL、CSA、EN（TÜV認證）標準（-US型）認證。
單相加熱器用固態繼電器 G3PB
散熱器一體，用于加熱器控制的小
型纖細型、480V AC額定負載用
• 通過散熱器的最適當形狀設計，追求纖細效果。
• 除了螺釘安裝，還可以進行DIN導軌安裝。
• 對應CE標記， 取得UL、 CSA規格、 EN規格（VDE認定）。
（G3PB-5□□B-VD系列 UL申請中）
散熱器一體，用于加熱器控制的小
型纖細型、480V AC額定負載用
• 通過散熱器的最適當形狀設計，追求纖細效果。
• 除了螺釘安裝，還可以進行DIN導軌安裝。
• 對應CE標記， 取得UL、 CSA規格、 EN規格（VDE認定）。
（G3PB-5□□B-VD系列 UL申請中）
三相加熱器用固態接觸器 G3PB-2/-3
可以在追求新結構、小型化、
低成本的接觸器感覺下使用的
三相加熱器用固態接觸器
·實現三相一體型結構和纖細型。
·通過散熱器的最佳形狀設計，遍求纖細型。
·實現元件部位模塊化構成的新結構和低成本。
·根據散熱器安裝方式的不同，可以選擇最適合的散熱器型號。
·除了螺釘安裝，還可以進行DIN導軌安裝。
(G3PB-215B-2-VD、G3PB-415B-2-VD)
·對應CE標記。UL、CSA規格、EN規格(VDE認定)。
可以在追求新結構、小型化、
低成本的接觸器感覺下使用的
三相加熱器用固態接觸器
·實現三相一體型結構和纖細型。
·通過散熱器的最佳形狀設計，遍求纖細型。
·實現元件部位模塊化構成的新結構和低成本。
·根據散熱器安裝方式的不同，可以選擇最適合的散熱器型號。
·除了螺釘安裝，還可以進行DIN導軌安裝。
(G3PB-215B-2-VD、G3PB-415B-2-VD)
·對應CE標記。UL、CSA規格、EN規格(VDE認定)。
三相加熱器用固態接觸器 （新散熱器型） G3PB-2N/-3N
將散熱器全新改造，省空間、省設計時間。具有AC480V 輸出型產品系列，適用范圍廣。
• 增加AC480V輸出型，產品豐富。
• 三相一體型結構，實現纖細型。
• 將散熱器全新改造，進一步小型化。
• 將DIN導軌安裝結構標準化。（也可以進行螺釘安裝）
• 對應CE標記。 取得UL、 CSA規格、 EN規格（VDE認定）。
將散熱器全新改造，省空間、省設計時間。具有AC480V 輸出型產品系列，適用范圍廣。
• 增加AC480V輸出型，產品豐富。
• 三相一體型結構，實現纖細型。
• 將散熱器全新改造，進一步小型化。
• 將DIN導軌安裝結構標準化。（也可以進行螺釘安裝）
• 對應CE標記。 取得UL、 CSA規格、 EN規格（VDE認定）。

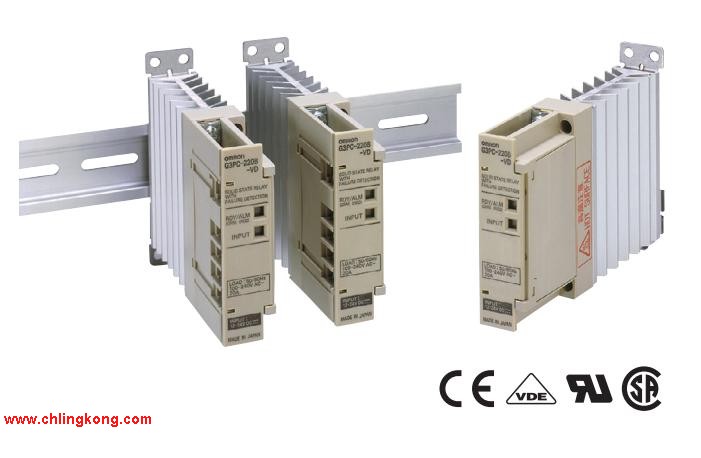

故障檢出功能內置固態繼電器 G3PC
在加熱器的溫度控制中，檢出難以發現的SSR主體故障，同時輸出報警信號。支持加熱器控制系統的安全設計，便于維護與保養。
·主要故障檢出內容（有關詳情，請參照→63頁）
· SSR短路故障
· SSR開路故障
·報警輸出可以對應于NPN/PNP輸入設備。
·內置故障檢出功能，電源和主電路電源共用，因此易于配線。
·細長型（寬22.5mm）。
·螺釘安裝、DIN導軌安裝共用。
·對應CE標記。 取得UL、CSA規格、IEC規格（VDE規格）。
在加熱器的溫度控制中，檢出難以發現的SSR主體故障，同時輸出報警信號。支持加熱器控制系統的安全設計，便于維護與保養。
·主要故障檢出內容（有關詳情，請參照→63頁）
· SSR短路故障
· SSR開路故障
·報警輸出可以對應于NPN/PNP輸入設備。
·內置故障檢出功能，電源和主電路電源共用，因此易于配線。
·細長型（寬22.5mm）。
·螺釘安裝、DIN導軌安裝共用。
·對應CE標記。 取得UL、CSA規格、IEC規格（VDE規格）。
固態繼電器 G3NB
40 A 輸出的SSR，價格合理。不使用散熱器可
開關9 A 負載。
• 具有零交叉功能，減少了運行時的噪聲
• 具有運行指示燈，可監控運行狀況
• 內置了壓敏電阻，有效吸收了外部浪涌（-UTU型）
• 具有保護蓋，安全性更高（-UTU型）
• 標準型UL和CSA認證， -UTU型TUV認證（申請中）
40 A 輸出的SSR，價格合理。不使用散熱器可
開關9 A 負載。
• 具有零交叉功能，減少了運行時的噪聲
• 具有運行指示燈，可監控運行狀況
• 內置了壓敏電阻，有效吸收了外部浪涌（-UTU型）
• 具有保護蓋，安全性更高（-UTU型）
• 標準型UL和CSA認證， -UTU型TUV認證（申請中）
直流負載繼電器 MKX
可以進行DC220V 10A （阻性負載）開關的MK-S系列直流負載繼電器
·可以開關DC220V 10A（阻性負載）的直流負載。
·備有接點構成為1a、1a1b的產品。
·1a1b規格可以檢測出接點熔斷。
（單側熔斷時，可以確保另一側在0.5mm以上）。
·備有內置測試按鈕型。
·備有可以開關AC250V 15A（阻性負載）的交流負載開關型。
·所有采用的材料均符合RoHS指令。
可以進行DC220V 10A （阻性負載）開關的MK-S系列直流負載繼電器
·可以開關DC220V 10A（阻性負載）的直流負載。
·備有接點構成為1a、1a1b的產品。
·1a1b規格可以檢測出接點熔斷。
（單側熔斷時，可以確保另一側在0.5mm以上）。
·備有內置測試按鈕型。
·備有可以開關AC250V 15A（阻性負載）的交流負載開關型。
·所有采用的材料均符合RoHS指令。
