歐姆龍(OMRON) 凸輪 H8PS

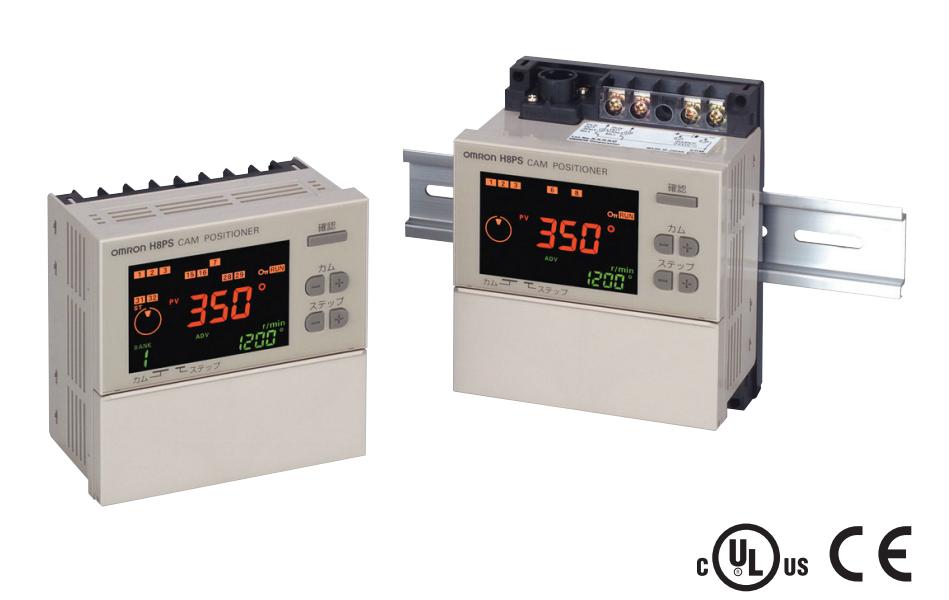

歐姆龍(OMRON)凸輪H8PS
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)凸輪H8PS
設定簡單、廣受好評的小型凸輪定位器，功能大幅提升！
•DIN96×96mm的小型尺寸，備有8點、16點、32點輸出型。
•1600r/min高速動作，0.5°高精度設定，用途廣泛。
•業界首創！帶背景燈的負片LCD顯示，運轉狀態一目了然。
•修正輸出延遲的提前角功能。
•對應多品種生產的組合功能（8個組合）。＊
•搭載旋轉數顯示功能、脈沖輸出功能。
•取得UL/CSA標準，符合EMC標準。
•作為輸出對應，齊備表面英文規格型。
＊僅限H8PS-16□/-32□。
資料下載

額定值/性能

■額定值
 項目            型號  H8PS-□A/-□B H8PS-□AF/-□BF H8PS-□AP/-□BP H8PS-□AFP/-□BFP
 電源電壓  DC24V
 容許電壓范圍  額定值范圍的85～110％
 安裝方法  嵌入安裝  表面安裝  嵌入安裝  表面安裝
 消耗功率  約4.5W（8點輸出型 DC26.4V時）、約6.0W（16點/32點輸出型 DC26.4V時）
 輸入  編碼器輸入  連接專用的對編碼器
外部輸入 輸入信號  8點輸出型 ：無 16點/32點輸出型 ： 數據庫輸入1、2、4、 原點輸入、啟動輸入
輸入方式  無電壓輸入 短路時阻抗 ： 1kΩ以下（0Ω時流出電流 約2mA） 短路時殘留電壓 ： 2V以下，開放時阻抗 ： 100kΩ以上， 大施加電壓 ： DC30V 小輸入信號寬度 ： 20ms
 輸出  凸輪輸出運轉中輸出  NPN開放集電極晶體管輸出 DC30V max. 100mA max. （全凸輪輸出及運轉中輸出合計 請在1.6A以下使用） 殘留電壓 DC2V以下  PNP開放集電極晶體管輸出 DC30V max.（16點/32點輸出型為 DC26.4V） 100mA max. （全凸輪輸出及運轉中輸出合計 請在1.6A以下使用） 殘留電壓 DC2V以下
  脈沖輸出   NPN開放集電極晶體管輸出 DC30V max. 30mA max. 殘留電壓 DC0.5V以下  PNP開放集電極晶體管輸出 DC30V max.（16點/32點輸出型為 DC26.4V） 30mA max. 殘留電壓 DC2V以下
 輸出點數  8點輸出型 ： 凸輪輸出8點，運轉中輸出1點，脈沖輸出1點 16點輸出型 ：凸輪輸出16點，運轉中輸出1點，脈沖輸出1點 32點輸出型 ： 凸輪輸出32點，運轉中輸出1點，脈沖輸出1點
 數據庫數  8數據庫（16點/32點輸出型）
 顯示方法  7段負片LCD（顯示 ： 11mm（紅色），第2顯示 ： 5.5mm（綠色））
 停電記憶方式  EEP-ROM（改寫次數10萬次以上） 數據保持性 ： 10年以上
 使用環境溫度  -10～＋55℃（不結冰、凝露）USB通信時為0～＋40℃
 保存溫度  -25～＋65℃（不結冰、凝露）
 使用環境濕度  25～85％
 保護構造  面板表面部 ： IP40 后部 ： IP20
 外殼包裝  淺灰色（邁歇爾5Y7/1）
■性能
 設定單位  0.5°單位（720分解度時）， 1°單位（256/360分解度時） ＊1
 設定步數  1個凸輪大為10步（可ON/OFF多10次） ＊2
 輸入  編碼器輸入  連接專用的對編碼器 ·響應旋轉速度（運轉模式、試運轉模式時） 256/360分解度時...max. 1600r/min（提前角功能設定為4凸輪以上時為1200r/min） ＊3 720分解度時..........max. 800r/min（提前角功能設定為4凸輪以上時為600r/min） ·具備異常數據檢測功能
 編碼器電纜延長距離  256/360分解度時.....100m以下（330r/min以下時） 52m以下（331～1200r/min時） 提前角功能設定為4凸輪以上時為331～900r/min 12m以下（1201～1600r/min時） 提前角功能設定為4凸輪以上時為901～1200r/min 720分解度時............100m以下（330r/min以下時） 52m以下（331～600r/min時） 提前角功能設定為4凸輪以上時為331～450r/min 12m以下（601～800r/min時） 提前角功能設定為4凸輪以上時為451～600r/min
 輸出響應時間  0.3ms以下
 緣電阻  100MΩ以上（用DC500V兆歐表）（導電部端子和裸露的非充電金屬部間、整個導電部和USB連接器間）
 耐電壓  AC1,000V 50/60Hz 1min（導電部端子和裸露的非充電金屬部間） AC500V 50/60Hz 1min（整個導電部和USB連接器間、 導電部端子和輸出連接器的非充電金屬部間）
 脈沖電壓  1kV（電源輸入端子間），1.5kV（導電部端子和裸露的非充電金屬部間）
 耐干擾  電源端子間 ： ±480V 輸入端子間 ： ±600V 干擾產生的方形波干擾（脈沖范圍100ns/1μs，上升1ns）
 抗靜電度  8kV（誤動作）， 15kV（破壞）
 振動  耐久  10～55Hz 單振幅0.75mm 3方向 各2h
 誤動作 ＊4  10～55Hz 單振幅0.5mm 3方向 各10分鐘
 沖擊  耐久  300m/s2 3軸各方向 各3次
 誤動作 ＊4  200m/s2 3軸各方向 各3次
 重量  約300g（H8PS本體）
＊1. 但是，使用256分割/旋轉的編碼器時，凸輪輸出精度為2°以下。
＊2. 32點輸出型的情況下，全凸輪輸出合計為大160步。
＊3. 連接E6CP-AG5C-C型編碼器時為max.1000r/min。
＊4. USB通信時除外。
