歐姆龍(OMRON) 模塊型溫控器 EJ1

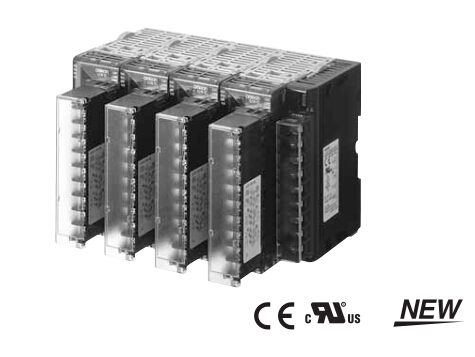

歐姆龍(OMRON)模塊型溫控器EJ1
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)模塊型溫控器EJ1
控制柜內安裝型溫控器，靈活的模塊化設計，與上位機設備的整合性大大提高
• 小型模塊式結構使溫度系統的構造最適合于應用。
• 無須編程就可與可編程控制器進行連接，減少了梯形圖程序設計所需的步數。
• 完整的多輸入單元包括熱電偶、鉑電阻和模擬量輸入，便于選擇并減少了庫存要求。
• 一觸式端子安裝和拆除，設置和維護簡單。
• 以最佳周期控制直接連接到G3ZA多通道電源控制器，追求高精度、低噪聲。
資料下載    資料瀏覽

規格

基本單元/EJ1N-TC
■額定值
項目            型號 EJ1N-TC4 EJ1N-TC2
電源電壓 24 VDC
使用電壓范圍 額定電壓的85% ～ 110%
消耗功率 5 W 以下（大負載下） 4 W 以下（大負載下）
輸入（見注） 熱電偶： K, J, T, E, L, U, N, R, S, B, W, PLII
ES1B紅外線熱敏傳感器： 10 ～ 70℃, 60 ～ 120℃, 115 ～ 165℃, 140 ～ 260℃
模擬量輸入： 4 ～ 20 mA, 0 ～ 20 mA, 1 ～ 5 V, 0 ～ 5 V, 0 ～ 10 V
鉑電阻： Pt100, JPt100
輸入阻抗 電流輸入：150 Ω 以下，電壓輸入：1 MΩ以上
控制輸出 電壓輸出 輸出電壓：12 VDC ±15%，大負載電流：21 mA （帶短路保護電路的PNP型）
晶體管輸出 --- 大使用電壓：30 V，大負載電流100 mA
電流輸出 --- 電流輸出范圍 DC4～20mA 負載500Ω以下（包含傳輸
輸出）
（分辨率 ：DC4～20mA約2800、DC0～20mA約3500）
事件輸入 輸入點 --- 2
接點輸入 --- ON: 1 kΩ 以下， OFF: 100 kΩ以上
非接點輸入 --- ON: 殘余電壓：1.5 V以下
OFF: 漏電流：0.1 mA以下
  --- 短路電流：每點約4 mA
輸入和控制點數 輸入點：4，控制點：4 輸入點：2，控制點：2
設置方法 通過通信
控制方法 ON/OFF控制或2-PID （帶自動調整）
其它功能 兩點輸入偏移、數字輸入過濾、遠程SP、SP傾斜、手動控制變量、控制變量限制器、干擾調調整、回路斷路
報警、RUN/STOP、組、I/O分配等
環境溫度 使用：-10℃ ～ 55℃，保存：-25℃ ～ 65℃ （無結冰或結露）
環境濕度 使用：25% ～ 85% （無結露）
注： 輸入都是多重輸入。因此，可以選擇鉑電阻、熱電偶、紅外線熱敏傳感器和模擬量輸入。

■特性
顯示精度 熱電偶輸入/鉑電阻輸入：
（顯示值(PV)的±0.5%或±1℃，取較大者）±1位以下（見注1）
模擬量輸入： ±0.5% FS ±1位以下
CT輸入： ±5% FS ±1位以下
溫度變化的影響（見注2） 熱電偶輸入(R, S, B)： （顯示值(PV)的±1%或±10℃，取較大者）±1位以下
其他熱電偶輸入： （顯示值(PV)的±1%或±4℃，取較大者）±1位以下。
-100℃以下的K熱電偶：±10℃以下
鉑電阻： （顯示值(PV)的±1%或±2℃，取較大者）±1位以下
模擬量輸入： ±1% FS±1位以下
電壓變化的影響（見注2）
遲滯 0.1 ～ 999.9 EU （以0.1 EU為單位）（見注3）
比例帶(P) 0.1 ～ 999.9 EU （以1 EU為單位）（見注3）
積分時間(I) 0 ～ 3,999 s （以1 s為單位）
微分時間(D) 0.0 ～ 999.9 s （以0.1 s為單位）
控制時間 0.5 s, 1 ～ 99 s （以1 s為單位）
手動復位值 0.0% ～ 100.0% （以0.1%為單位）
報警輸出設定范圍 -1,999 ～ 9,999 （小數點位置取決于輸入類型）
采樣時間 250 ms
信號源電阻的影響 熱電偶： 0.1℃ (0.2℉)/Ω 以下（每線100 Ω以下）（見注4）
鉑電阻： 0.4℃ (0.8℉)/Ω 以下（每線10 Ω以下）
緣電阻 20 MΩ 以上（500 VDC時）
緣強度 不同極性的帶電端子之間1 min為600 VAC, 50/60 Hz
抗振性 X、Y和Z方向上各2個小時10～55 Hz, 20 m/s2
抗沖擊性 6個方向上各3次150 m/s2 以下
重量 180 g
保護等級 后蓋：IP20，端子部分：IP00
存儲器保護 EEPROM （非易失性存儲器）（可寫次數：100,000）
標準 批準的標準 UL61010C-1, CSA C22.2 No.1010-1
符合的標準 EN61010-1 (IEC61010-1): 污染級別2，過電壓類別II
EMC指令 EMI: EN61326
EMI 輻射: EN55011 1組 A類
EMI 傳導: EN55011 1組 A類
EMS: EN61326
ESD 抗性: EN61000-4-2
輻射電磁場抗性: EN61000-4-3
抗破裂/抗噪聲: EN61000-4-4
抗傳導干擾: EN61000-4-6
抗浪涌: EN61000-4-5
抗工業用電頻: EN61000-4-8
抗電壓偏向/中斷: EN61000-4-11
注: 1. K熱電偶的顯示在-200～1,300℃范圍內，T和N熱電偶為-100℃或以下，任何溫度下的U和L熱電偶為±2℃±1位以下。400℃或以下的B熱
電偶的顯示不受限制。200℃或以下的R和S熱電偶的顯示為±3℃±1位以下。
W = （顯示值(PV)的±0.5%或±3℃，取較大者）±1位以下。PLII = （顯示值(PV)的±0.5%或±2℃，取較大者） ±1位以下。
2. 環境溫度： -10℃ ～ 23℃ ～ 55℃
電壓范圍： 額定電壓的-15% ～ +10%
3. “EU”表示“工程單元”。對于模擬量輸入，小數點的位置取決于參數設定。但是，如果小數點位置被設為0 (****)，那么將被視為設為
1(***.*)。
4. B、R和S傳感器：0.2℃/Ω以下（100 Ω以下）

■通信規格
項目 端口B
（見注1）		 端口A 的端子/ 端口A 的連接器
（見注1）		 G3ZA 連接端口
（見注2）
傳輸路徑連接 RS-485 （多點）
通信方法 RS-485 （雙線，半雙工）
同步方法 起停同步
通信協議 CompoWay/F、 Modbus ＊4 V1.1 CompoWay/F
波特率 9.6, 19.2, 38.4, 57.6, 或115.2 kbps 固定為38.4 kbps 固定為57.6 kbps
傳輸代碼 ASCII （CompoWay/F）、 RTU （Modbus）
數據位長度 7 或 8 位 7 位
停止位長度 1 或 2 位 2 位
錯誤檢測 垂直校驗（無、偶或奇） 垂直校驗（偶）
模塊檢驗字符(BCC)：以CompoWay/F、CRC-16 ：以Modbus
流程控制 無
接口 RS-485
重試功能 無
通信相應等候時間 0～99ms（默認 ： 5ms） V1.1
1～99ms （默認 ： 5ms） （Ver.1.0）		 1 ～ 99 ms （默認：1 ms） ---
可并聯的單元數
（見注3）		 64個單元（帶TC4的型號：256個通道，
帶TC2的型號：128個通道）
通過終端單元上的端口B進行通信連接		 64個單元（帶TC4的型號：256個通道，
帶TC2的型號：128個通道）通過終端單
元上的端口A進行通信連接		 8個單元（通過基本單元上的G3ZA端口
進行通信連接）
注： 1. 來自EJ1C-EDU的連接。
2. 連接G3ZA時須另行購買特殊電纜(EJ1C-CBLA050)。
3. 關于可連接的單元數，請參閱0頁上的“連接注意事項”。
4. Modbus協議可使用于Ver.1.1以上的基本單元。
