歐姆龍(OMRON) 時間繼電器 H3CR-A

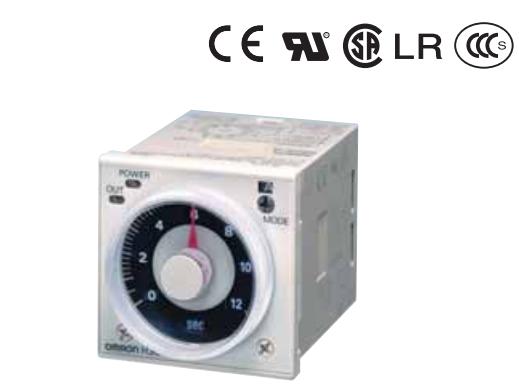

歐姆龍(OMRON)時間繼電器H3CR-A
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)時間繼電器H3CR-A
時間范圍、動作模式的多重化。
高壓、低壓2種AC/DC自由電源
DIN48×48mm的全多聯定時器
• 通過2種AC/DC自由電源化，大幅度減少庫存機種數量。
• 以6種動作模式多聯（11腳型）4種動作模式多聯（8腳型）對應于各種用途。
• 控制電流消耗的經濟型設計。
• 通過0設定瞬時輸出，使時序檢查變得容易。
• 安裝插座（P3GA-11型），頭部下端80mm，實現短體化。（H3CR-A8E AC100～240V/DC100～125V）
• 同時擁有PNP輸入型。
• 通過UL、CSA、NK、LR認證，符合EN61812-1，對應CE標記。
資料下載    資料瀏覽
額定值
 項目     型號 H3CR-A H3CR-AP H3CR-AS H3CR-A8 H3CR-A8S H3CR-A8E
 電源電壓 *1 *2  AC100～240V 50/60Hz/DC100～125V AC24～48V 50/60Hz/DC12～48V *3  AC24～48V 50/60Hz/ DC12～48V*3  AC100～240V 50/60Hz/ DC100～125V AC24～48V 50/60Hz/ DC12～48V *3  AC24～48V 50/60Hz/ DC12～48V *3 AC100～240V 50/60Hz/DC100～125V AC/DC24～48V *3
 容許電壓變動范圍  電源電壓的85～110％（DC12V為90～110％）
 電源復位  小電源開路時間 0.1s
 輸入  無電壓輸入短路時阻抗 1kΩ以下短路時剩余電壓 1V以下開路時阻抗100kΩ以上 AC100～240V/DC100～125VH :AC85～264V/ DC85～137.5V L:AC0～10V/DC0～10V AC24～48V/ DC12～48V H:AC20.4～52.8V/DC10.8～52.8V L:AC0～2.4V/DC0～1.2V   無電壓輸入 短路時阻抗 1kΩ以下短路時剩余電壓 1V以下開路時阻抗 100kΩ以上 －－
 小信號輸入時間  0.05s －－
 功率消耗 AC100～240V/ DC100～125V (AC240V 60Hz時)繼電器ON時:約2VA(1.6W) 繼電器OFF時:約1.3VA(1.1W) AC100～240V/ DC100～125V(AC240V 60Hz時)繼電器ON時 :約2.5VA(2.2W)*4 繼電器OFF時:約1.8VA(1.7W)*4 （DC24V時） 輸出ON時 ：0.3W 輸出OFF時 ：0.2W AC100～240V/ DC100～125V(AC240V 60Hz時)繼電器ON時:約2VA(1.6W)繼電器OFF時:約1.3VA(1.1W) (DC24V時)輸出ON時:0.3W 輸出OFF時:0.2W AC100～240V/ DC100～125V(AC240V 60Hz時)繼電器ON/OFF時:約2VA(0.9W)
AC24～48V/DC12～48V(DC24V時)繼電器ON時:約0.8W 繼電器OFF時:約0.2W AC24～48V/DC12～48V(DC24V時)繼電器ON時:約0.9W *4 繼電器OFF時:約0.3W *4 AC24～48V/DC12～48V (DC24V時)繼電器ON時:約0.8W繼電器OFF時:約0.2W AC/DC24～48V(DC24V時)繼電器ON/OFF時 :約0.9W
 復位電壓  電源電壓的10％以下
 控制輸出  接點輸出:AC250V/DC30V5ADC125V 0.15A 阻性負載(cosφ＝1)小適合負載 DC5V 10mA(P水準、參考值) 晶體管輸出: NPN極點集開路 DC30Vmax. 100mAmax.剩余電壓2V以下 接點輸出:AC250V/DC30V 5A DC125V 0.15A 阻性負載(cosφ＝1)小適合負載 DC5V10mA(P水準、參考值) 晶體管輸出 :NPN極點集開路DC30V max.100mA max.剩余電壓2V以下 接點輸出:AC250V/DC30V 5A DC125V 0.15A 阻性負載(cosφ＝1)小適合負載 DC5V 10mA(P水準、參考值
 使用溫度范圍  -10～+55℃（不結冰）
 保存溫度范圍  -25～+65℃（不結冰）
 使用環境溫度  35～85％
* 1. DC規格的波紋率在20%以下。(可以使用范圍至單相全波整流電源)
* 2. 請將定時器輸出作為電源使用。詳情請參見996頁的「定時器共通注意事項 關于電源」。
* 3. AC24～48V/DC12～48V規格有浪涌電流，因此采用傳感器等無接點輸出開關定時器本體電源時必須注意。
     (備有浪涌電流為50mA左右的DC24V專用品作為特殊品。H3CR-A-302型、H3CR-A8-302型)
* 4. ②-⑦端子短路、⑩-⑥端子短路狀態(包括輸入電路的消耗電流在內)時的值。
