歐姆龍(OMRON) 時間計數器/總和計數器 H7HP

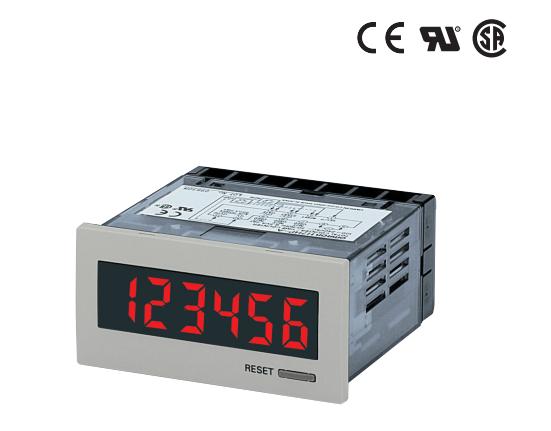

歐姆龍(OMRON)時間計數器/總和計數器H7HP
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)時間計數器/總和計數器H7HP
實現易讀取和IP66G的耐水性、耐油性DIN72×36大小的總和計數/時間計數器
•實現字符高度6位型15mm、8位型12mm的大型顯示。
•采用高清晰度LCD和紅色LED背光，以低耗電量實現與LED同等的高視覺識別性。
•采用前部和外殼部一體化以及耐油部件材料，實現IP66（JEM標準IP66G）、NEMA4。
•實現頭部以下長度66mm的短體化。
•6位型可以切換總和計數器/時間計數器功能。
•切換開關，對應NPN和PNP的各輸入模式。
•對應外部復位和手動復位兩種類型。
•帶有符合VDE0106 Part100標準用于防觸電的防指觸端子臺蓋。
•通過安全標準UL、CSA認證。符合EMC標準（EN61326），
對應CE標記。
資料下載    資料瀏覽
額定值 | 性能

額定值

             型號
 項目		 6位總和計數器/時間計數器 8位總和計數器
H7HP-A H7HP-AD H7HP-C8 H7HP-C8D
 電源電壓  AC100～240V(50/60Hz) DC12～24V *1  AC100～240V(50/60Hz)  DC12～24V * 1
 外部供給電源  DC12V 50mA  ——  DC12V 50mA   ——
 放空電壓變動范圍  額定電源電壓的85～110％
 消耗功率  AC電源 ：6.5VA以下 DC電源 ：0.6W以下
 外形尺寸  寬度72×高度36×進深66（頭部以下長度）mm
 安裝方法  嵌入式安裝
 外部連接方法  螺釘緊固端子
 保護結構  JEM標準IP66G、美國NEMA標準型4（室內）但是只限于面板表面
 顯示方法  7段高清晰度LCD型（帶有紅色背光）
 位數（字符高度）  6位（字符高度15mm）  8位數（字符高度12mm）
 功能  總和計數器/時間計數器共用（由撥動開關切換）  總和計數器
 輸入模式  加減法（獨立輸入）（總和計數器時）累計（時間計數器時）  加減法（獨立輸入）
 高計數速度  30Hz、5kHz（由撥動開關切換）
 計數范圍  -99999～999999   -9999999～99999999
 時間規格  0.1～99999.9h/1s～99h59min59s  ——
 時間精度  ±100ppm(-10～+55℃)  ——
 停電存儲方式  通過EEP-ROM緩沖（刷新次數20萬次以上）
 輸入  輸入信號  計數1（加法）、計數2（減法）、復位、鍵保護* 2
 輸入方式  無電壓輸入（NPN晶體管輸入、接點輸入）/電壓輸入（PNP晶體管輸入）
 共用（由撥動開關切換）
 計數/啟動/
 柵極/復位		  無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下
 短路（ON時）剩余電壓：DC2V以下 開路（OFF時）阻抗：100kΩ以上
 電壓輸入(PNP晶體管輸入) 短路（ON時）阻抗：1kΩ以下 ON電壓：DC9～24V
 OFF電壓 ： DC5V以下 開路（OFF時）阻抗：100kΩ以上
 鍵保護 *2  無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下、
 短路（ON時）剩余電壓：DC0.5V以下、開路（OFF時）阻抗：100kΩ以上
 輸入應答速度  復位  時間計數器時20ms、總和計數器時20ms/1ms（配合計數速度自動切換）
 啟動  時間計數器20ms  ——
 鍵保護  約1s
 復位方式  外部復位、手動復位
 使用環境溫度  -10～+55℃（不結冰、凝露）
 保存溫度  -25～+65℃（不結冰、凝露）
 使用環境濕度  35～85％
 外殼裝飾  煙灰色（只限于前部5Y7/1（淺灰）或N 1.5（黑色））

* 1. 紋波率在20%以下。
* 2. 鍵保護輸入只有無電壓輸入（NPN晶體管輸入、接點輸入）。
     請注意采用NPN/PNP輸入模式切換用開關不能變為PNP輸入。
     所謂鍵保護，是指禁止復位鍵的操作。復位輸入端子的功能有效。
