歐姆龍(OMRON)CQM1系列PLC所有產品
晶體管輸出模塊 CQM1-OD216
◇輸出點數：32點
◇最大開關容量：0.5A DC24V +10%-15% 5/A單元
◇最小開關容量：...
◇響應時間(ON延遲)：最大0.1ms
◇響應時間(OFF延遲)：最大0.3ms
◇外部連接：連接器
◇漏電流：最大0.1mA
◇內部電流消耗(DC5V)：最大240mA
◇輸出點數：32點
◇最大開關容量：0.5A DC24V +10%-15% 5/A單元
◇最小開關容量：...
◇響應時間(ON延遲)：最大0.1ms
◇響應時間(OFF延遲)：最大0.3ms
◇外部連接：連接器
◇漏電流：最大0.1mA
◇內部電流消耗(DC5V)：最大240mA
AC輸出模塊 CQM1-OA221
◇輸出點數：8點
◇最大開關容量：0.4A AC100-240V
◇最小開關容量：...
◇響應時間(ON延遲)：最大6ms
◇響應時間(OFF延遲)：最大1/2周期+5ms
◇外部連接：端子臺
◇輸出/公共端：每回路4個(2回路)
◇漏電流：最大1mA AC100V 最大2mA AC200V
◇內部電流消耗(DC5V)：最大110mA
◇輸出點數：8點
◇最大開關容量：0.4A AC100-240V
◇最小開關容量：...
◇響應時間(ON延遲)：最大6ms
◇響應時間(OFF延遲)：最大1/2周期+5ms
◇外部連接：端子臺
◇輸出/公共端：每回路4個(2回路)
◇漏電流：最大1mA AC100V 最大2mA AC200V
◇內部電流消耗(DC5V)：最大110mA
AC輸出模塊 CQM1-OA222
◇輸出點數：6點
◇最大開關容量：0.4A AC100-240V
◇最小開關容量：100mA AC10V 50mA AC24V 10mA AC100V 10mA AC240V
◇響應時間(ON延遲)：最大1ms
◇響應時間(OFF延遲)：最大1/2周期與負載頻率+1ms
◇外部連接：端子臺
◇輸出/公共端：4和2(2回路)
◇漏電流：最大1mA AC100V 最大2mA AC200V
◇內部電流消耗(DC5V)：最大250mA
◇輸出點數：6點
◇最大開關容量：0.4A AC100-240V
◇最小開關容量：100mA AC10V 50mA AC24V 10mA AC100V 10mA AC240V
◇響應時間(ON延遲)：最大1ms
◇響應時間(OFF延遲)：最大1/2周期與負載頻率+1ms
◇外部連接：端子臺
◇輸出/公共端：4和2(2回路)
◇漏電流：最大1mA AC100V 最大2mA AC200V
◇內部電流消耗(DC5V)：最大250mA

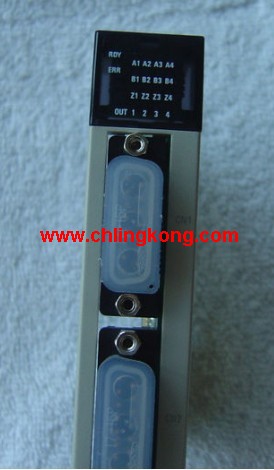

高速計數器板 CQM1H-CTB41
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置/板號：最多可同時在槽1和槽2上安裝2塊
◇脈沖輸入：4路輸入
◇外部輸出：4路輸出
◇電流消耗：最大DC5V,400mA
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置/板號：最多可同時在槽1和槽2上安裝2塊
◇脈沖輸入：4路輸入
◇外部輸出：4路輸出
◇電流消耗：最大DC5V,400mA
脈沖I/O板 CQM1H-PLB21
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置/板號：一塊安裝在內裝板槽2(右槽)
◇脈沖輸入：2路輸入
◇外部輸出：2路輸出
◇電流消耗：DC5V,最大160mA
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置/板號：一塊安裝在內裝板槽2(右槽)
◇脈沖輸入：2路輸入
◇外部輸出：2路輸出
◇電流消耗：DC5V,最大160mA
對值編碼器接口板 CQM1H-ABB21
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：槽2可安裝1塊板
◇絕對值編碼器輸入：2路輸入
◇電流消耗：DC5V,最大160mA
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：槽2可安裝1塊板
◇絕對值編碼器輸入：2路輸入
◇電流消耗：DC5V,最大160mA
串行通信板 CQM1H-SCB41
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在槽1可安裝1塊板
◇串行通信端口(端口1)：RS-232C：最大速率19.2kbps,最大距離15m
◇串行通信端口(端口2)：RS422a/485：最大速率19.2kbps,最大距離500m
◇協議(端口1和端口2)：每個端口分別設置為上連接,無協議，宏協議，1:1數據連接，1:N模式的NT鏈接或1：1模式NT鏈接。
◇電流消耗：最大200mA,DC5V
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在槽1可安裝1塊板
◇串行通信端口(端口1)：RS-232C：最大速率19.2kbps,最大距離15m
◇串行通信端口(端口2)：RS422a/485：最大速率19.2kbps,最大距離500m
◇協議(端口1和端口2)：每個端口分別設置為上連接,無協議，宏協議，1:1數據連接，1:N模式的NT鏈接或1：1模式NT鏈接。
◇電流消耗：最大200mA,DC5V
模擬量I/O板 CQM1H-MAB42
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在內裝板槽2(右槽)中安裝1塊
◇模擬量輸入：4路輸入
◇模擬量輸出：2路輸出
◇電流消耗：DC5V,最大400mA
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在內裝板槽2(右槽)中安裝1塊
◇模擬量輸入：4路輸入
◇模擬量輸出：2路輸出
◇電流消耗：DC5V,最大400mA

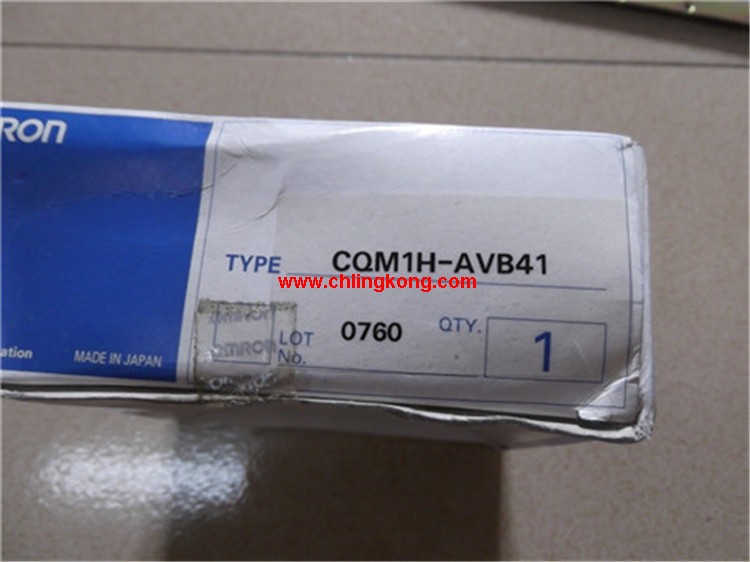

模擬量設置板 CQM1H-AVB41
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在槽1或槽2中安裝1塊(說明：不能同時使用兩塊模擬量設置板)
◇設置值：4路模擬量校正（可變電阻）面板上有調節螺絲校正值0-3的設置在IR220-IR223的0000和02000單元，可分別4位數字BCD碼值存儲。
◇電流消耗：DC5V,最大10mA
◇可用于CPU單元：CQM1H-CPU51/61
◇安裝位置和板數：在槽1或槽2中安裝1塊(說明：不能同時使用兩塊模擬量設置板)
◇設置值：4路模擬量校正（可變電阻）面板上有調節螺絲校正值0-3的設置在IR220-IR223的0000和02000單元，可分別4位數字BCD碼值存儲。
◇電流消耗：DC5V,最大10mA
Controller Link模塊 CQM1H-CLK21
◇可用于CPU單元：CQM1H-CPU51/61
◇連接位置和單元數：僅一個單元，單元必須連接在電源和CPU單元之間。
◇電流消耗：270mA
◇可用于CPU單元：CQM1H-CPU51/61
◇連接位置和單元數：僅一個單元，單元必須連接在電源和CPU單元之間。
◇電流消耗：270mA
模擬量輸入單元 CQM1-AD041
CQM1-AD041模擬量輸入單元可從傳感器或測量裝置讀取4回路模擬量信號值。需和供電單元（CQM1-IPS01或CQM1-IPS02）一起使用。
CQM1-AD041模擬量輸入單元可從傳感器或測量裝置讀取4回路模擬量信號值。需和供電單元（CQM1-IPS01或CQM1-IPS02）一起使用。
模擬量輸入單元 CQM1-AD042
CQM1-AD042性能與CQM1-AD041相同，但不需供電單元。
CQM1-AD042性能與CQM1-AD041相同，但不需供電單元。
