歐姆龍(OMRON) 固態定時器 H3DS
點擊圖片放大

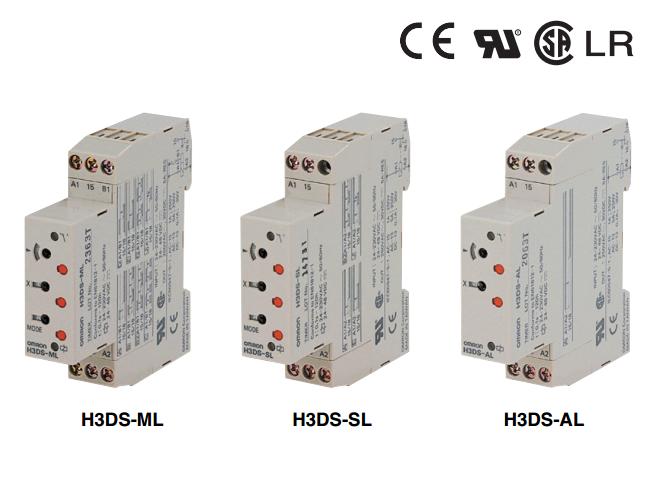

歐姆龍(OMRON)固態定時器H3DS
DIN17.5mm寬度的盤內用標準器系列
• 通過AC/DC自由電源化(AC24～230V/DC24～48V)，大幅度減少庫存機種數目。
• 擁有8動作模式多聯(H3DS-ML)、4動作模式多聯 (H3DS-SL)，對應多種用途。
• 通過刻度盤/開關鎖定結構，防止誤操作。
• 通過0設置瞬間輸出，方便順序檢查。
• 通過UL、CSA標準，符合EN61812-1。對應CE標記。
• 憑借對EN61812-1的EMC標準的適應性，除了工業環境，還可以在住宅、商業、輕工業環境中使用。
• 使用環保型無鎘接點(AgNi接點)的繼電器。
• 裝備特別方便用戶用的銘牌。
•「螺釘不脫落」「手接觸不到」端子結構(以VDE0106/P100為標準)。
DIN17.5mm寬度的盤內用標準器系列
• 通過AC/DC自由電源化(AC24～230V/DC24～48V)，大幅度減少庫存機種數目。
• 擁有8動作模式多聯(H3DS-ML)、4動作模式多聯 (H3DS-SL)，對應多種用途。
• 通過刻度盤/開關鎖定結構，防止誤操作。
• 通過0設置瞬間輸出，方便順序檢查。
• 通過UL、CSA標準，符合EN61812-1。對應CE標記。
• 憑借對EN61812-1的EMC標準的適應性，除了工業環境，還可以在住宅、商業、輕工業環境中使用。
• 使用環保型無鎘接點(AgNi接點)的繼電器。
• 裝備特別方便用戶用的銘牌。
•「螺釘不脫落」「手接觸不到」端子結構(以VDE0106/P100為標準)。
上一條：
下一條：
額定值
|
性能
額定值
| 電源電壓 | AC24～230V/DC24～48V 50/60Hz（DC電源的紋波在20%以下） |
| 容許電壓變動范圍 | 額定電壓的85～110％ |
| 斷電復位 | 小電源開路時間0.1s |
| 復位電壓 | AC/DC2.4V以下 |
| 電壓輸入 | H電平:AC20.4～253V/DC20.4～52.8V、L電平:AC/DC0～2.4V |
| 功率消耗 * 1 | AC230V時:32VA max./3.0W max.（約30VA/2.7W） AC100～120V時:14VA max./2.2W max.（約13VA/2.1W） DC24V時:0.7W max.（約0.6W） DC48V時:1.4W max.（約1.3W） |
| 控制輸出 | 接點輸出:AC250V5A阻性負載（cosφ＝1）DC30V5A阻性負載 *2 *3 |
| 使用溫度范圍 | -10～＋55℃（不結冰） |
| 使用濕度范圍 | -25～＋65℃（不結冰） |
| 使用環境濕度 | 35～85％ |
注. 使用DC24V電源電壓時，有大約0.5A的浪涌電流，
因此利用傳感器等的無接點輸入開關定時器本體的電源時必須注意。
* 1.功率消耗是A模式、到時后的值。AC輸入為50Hz時的值。H3DS-ML型是包括輸入電路
消耗電流在內的大值。
* 2.控制輸出為H3DS單體的額定值。并排使用2個時，請參照「安裝間隔和輸出開關容量的關系」。
* 3.DC125V 0.15A max阻性負載 DC125V0.1Amax L/R=7ms小適用負載:DC5V10mA（P水準、參考值）
