歐姆龍(OMRON) 時間計數器/總和計數器 H7GP

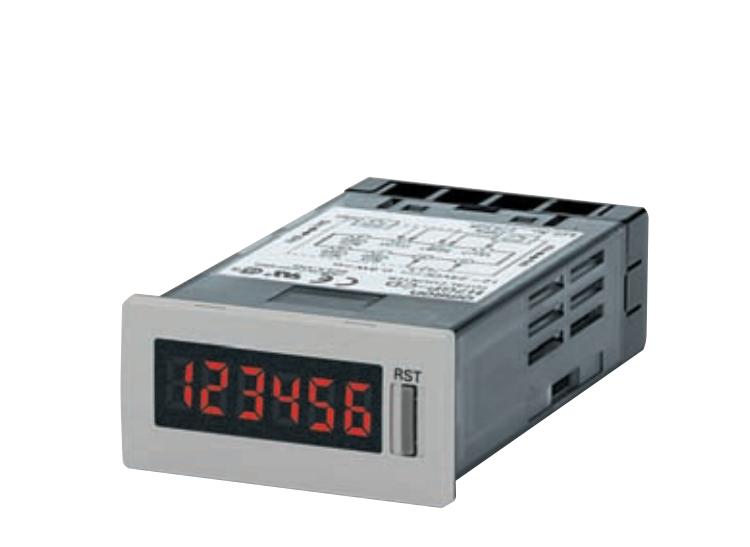

歐姆龍(OMRON)時間計數器/總和計數器H7GP
點擊圖片放大點擊圖片放大
歐姆龍(OMRON)時間計數器/總和計數器H7GP
實現易讀取、IP66G的耐水性、耐油性的DIN48×24大小的總和計數器/時間計數器
•采用字符高度為8.5mm的高清晰度LCD和紅色LED背光，以低功率消耗實現和LED同等的高視覺識別性。
•采用前部和外殼部分一體化以及耐油部件材料，符合IP66（JEM標準IP66G）、NEMA4要求。
•實現頭部以下長度80mm的短體化。
•切換開關，對應NPN和PNP的各輸入模式。
•對應外部復位和手動復位兩種。
•帶有符合VDE0106 Part100標準的防觸電用防指觸端子臺蓋。
•通過安全標準UL、CSA認證。
•符合EMC標準（EN61326）、對應CE標記。
資料下載    資料瀏覽
額定值 | 性能

額定值

             型號
 項目		 6位總和計數器 6位時間計數器
H7GP-C H7GP-CD H7GP-T H7GP-TD
 電源電壓  AC100～240V(50/60Hz) DC12～24V *1  AC100～240V(50/60Hz)  DC12～24V * 1
 外部供給電源  DC12V 50mA  ——  DC12V 50mA   ——
 容許電壓變動范圍  額定電源電壓的 85～110％
 消耗功率  AC電源 ：6.5VA以下 DC電源 ：0.6W以下
 外形尺寸  幅48×高24×進深80（頭部以下長度）mm
 安裝方法  嵌入式安裝
 外部連接方法  螺釘緊固端子
 保護結構  JEM標準IP66G、美國NEMA標準型4（室內）但是只限于面板表面
 顯示方法  7段高清晰度LCD型（帶有紅色背光）
 位數（字符高度）  6位（字符高度8.5mm）
 輸入模式  加法  減法
 高計數速度  30Hz、5kHz（通過撥動開關切換）  ——
 計數范圍  0～999999  ——
 時間規格  ——  0.1～99999.9h/1s～99h59min59s
 時間精度  ——  ±100ppm（-10～+55℃）
 停電存儲方式  通過EEP-ROM緩沖（改寫次數20萬次以上）
 輸入  輸入信號  計數、復位、鍵保護 *2  開始、復位、鍵保護 *2
 輸入方式  無電壓輸入（NPN晶體管輸入、接點輸入）/電壓輸入（PNP晶體管輸入）
 共用（通過撥動開關切換）
 計數/復位/起動  無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下短路
（ON時）剩余電壓：DC2V以下開路（OFF時）阻抗：100kΩ以上電壓輸入
(PNP晶體管輸入)  短路（ON時）阻抗：1kΩ以下 ON電壓：DC9～24V
 OFF電壓：DC5V以下  開路（OFF時）阻抗：100kΩ以上
 鍵保護 *2  無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下、短路
（ON時）剩余電壓：DC0.5V以下、開路（OFF時）阻抗：100kΩ以上
 輸入應答速度  復位  20/1ms（配合計數速度自動切換）  20ms
 啟動  ——  20ms
 鍵保護  紡織印染1s
 復位方式  外部復位、手動復位
 使用環境溫度  -10～+55℃（不結冰、凝露）
 保存溫度  -25～+65℃（不結冰、凝露）
 使用環境濕度  35～85％
 外殼裝飾  煙灰色（只限于前部5Y7/1（淺灰）或N 1.5（黑色）

* 1. 紋波率在20%以下。
* 2. 鍵保護輸入只有無電壓輸入（NPN晶體管輸入、接點輸入）。
     請注意采用NPN/PNP輸入模式切換用開關不能變為PNP輸入。
     所謂鍵保護，是指禁止復位鍵的操作。復位輸入端子的功能有效。
